試驗材料 ：鋼，預期的規定殘余延伸強度Ro. 2 =800N /mm2 ;
試樣尺寸 ：d=10. 00mm ,S 。78. 54mm；
引伸計：表式引伸計，1級準確度，L= 50 mm，每一分度值為 0. 01 mm ;
試驗機：量程200 kN ，選用度盤為100 kN ;
試驗速率：按照 10. 1. 1. 4的規定要求。
按照預期的規定殘余延伸強度計算相應于應力值10%的預拉力為：F。
R,0. 2 * S×10% = 6283. 2 N ，化整后取6000 N 。此時，引伸計的條件零點為 1分度 。
使用的引伸計標距為50mm ，測定規定殘余延伸強度孔。所要達到的殘余延伸應為：50×0. 2 % =0. 1 mm 。
將其折合成引伸計的分度數為：0. 1÷0. 01= 10分度 。
從 F起次施加力直至試樣在引伸計標距的長度上產生總延伸（相應于引伸計的分度數）應為 ：10+ 0.2 ) =11-12 分度 。由于條件零點為 1分度 ，總計為13分度 。保持力10s-12 s 后，將力降至孔 ，引伸計讀數為2. 3 分度 ，即殘余延伸為1. 3分度 。
第二次施加力直至引伸計達到讀數應為：在上一次讀數13分度的基礎上，加上規定殘余延伸10分度與已得殘余延伸1. 3 分度之差，再加上12分度 ，即 13+(10 -1. 3 ）十 2 = 23. 7 分度 。保持力1s～12 s，將力降至 F后得到 7. 3分度的殘余延伸讀數 。

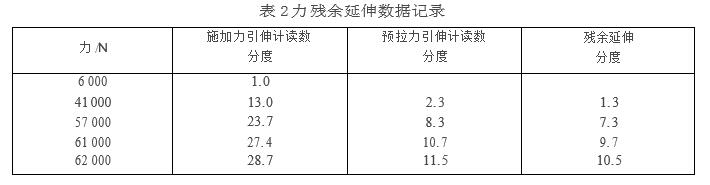

第三次施加力直至引伸計達到的讀數應為 ：23. 7 十 (10- 7. 3) +1= 27. 4 分度。試驗直至殘余延伸讀數達到或稍微超過10分度為止 。試驗記錄見表IL 規定殘余延伸強度孔。計算如下 ：
由表2查出殘余延伸讀數最接近10分度的力值讀數為61000N ，亦即測定的規定殘余延伸力應在61000 N 和 62 000 N 之間 。用線性內插法求得規定殘余延伸力為 ：
R0. 2-(10. 510）× 61000 + (109. 7 ）×62000=61375N(10. 5-9. 7 )
得到 ：
R,0. 2=61 375+781. 45N /mm2＝一一一一78. 54
按照表 2 要求修約后結果為：2 = 780N /mm2
